Pozisyoner

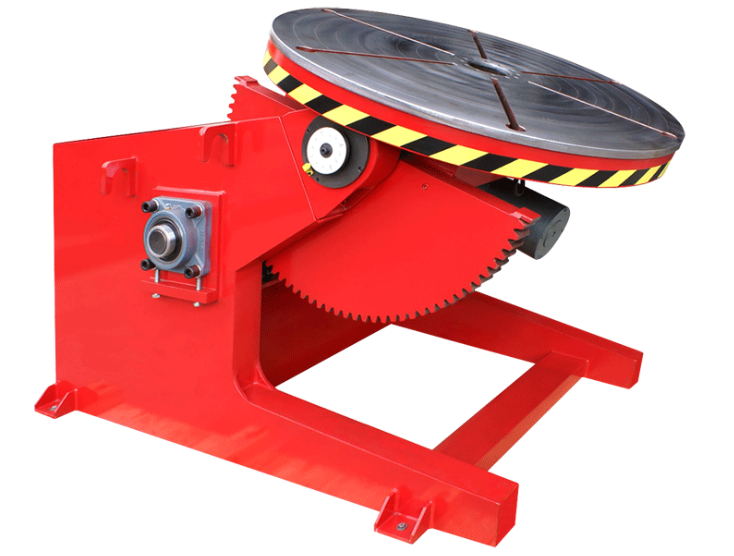

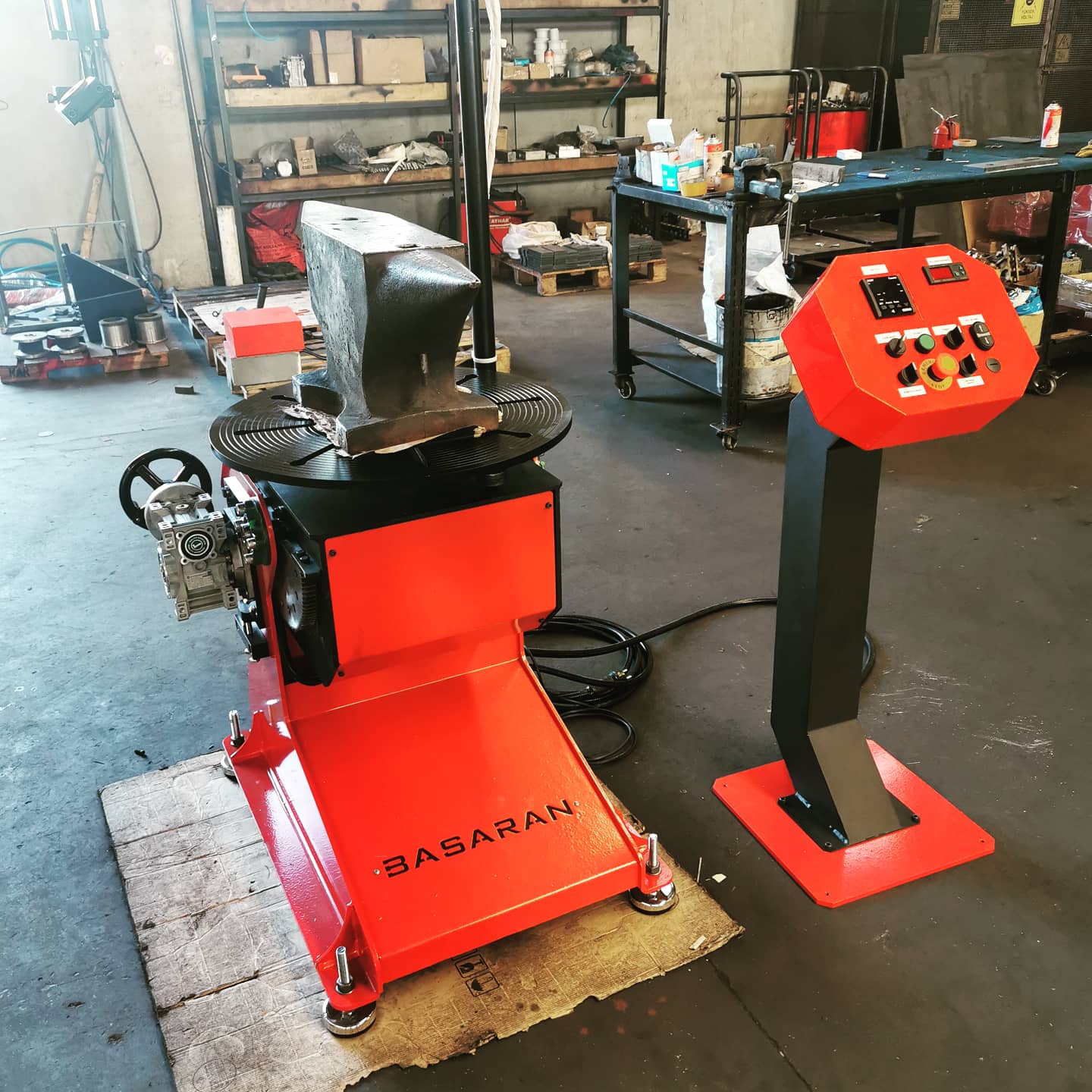

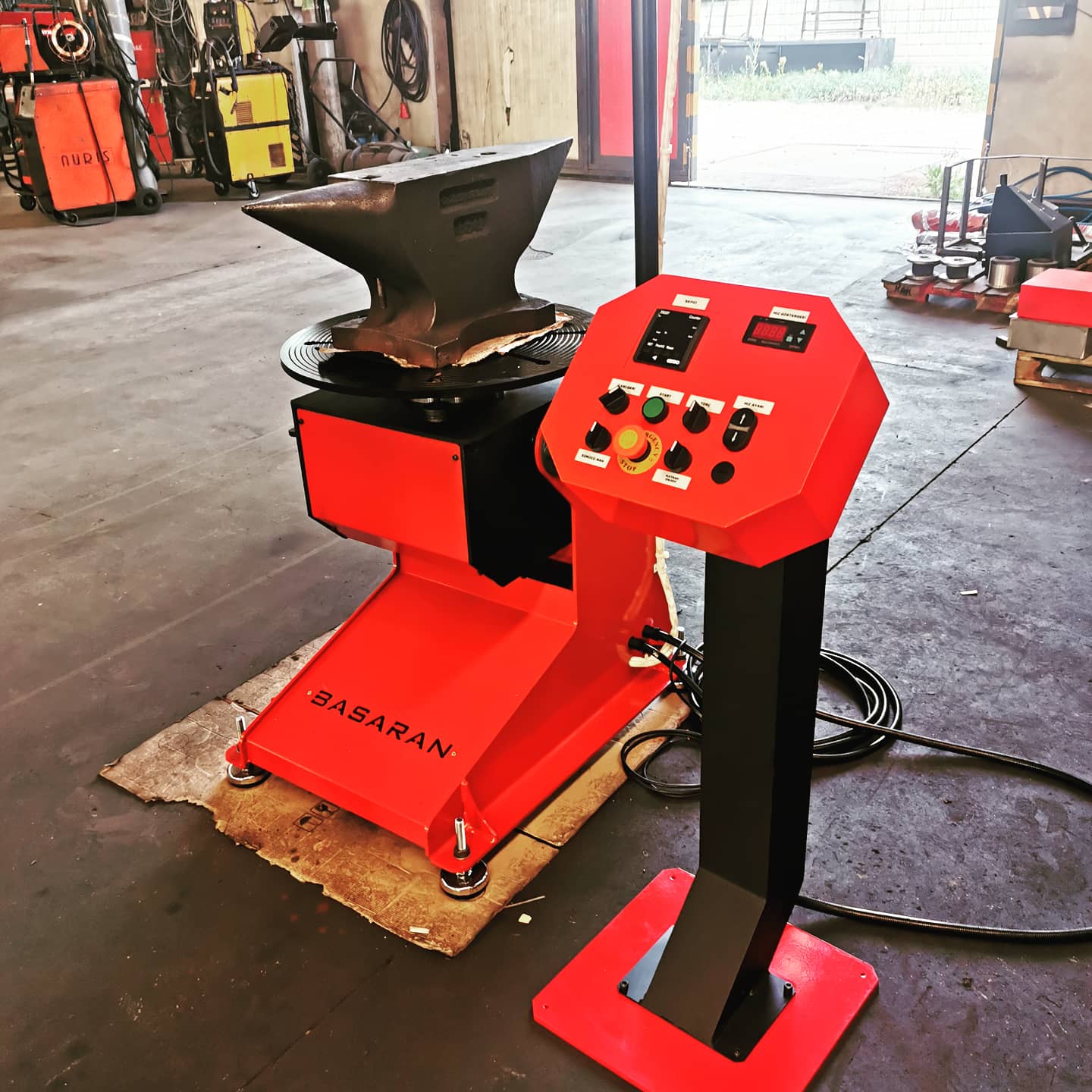

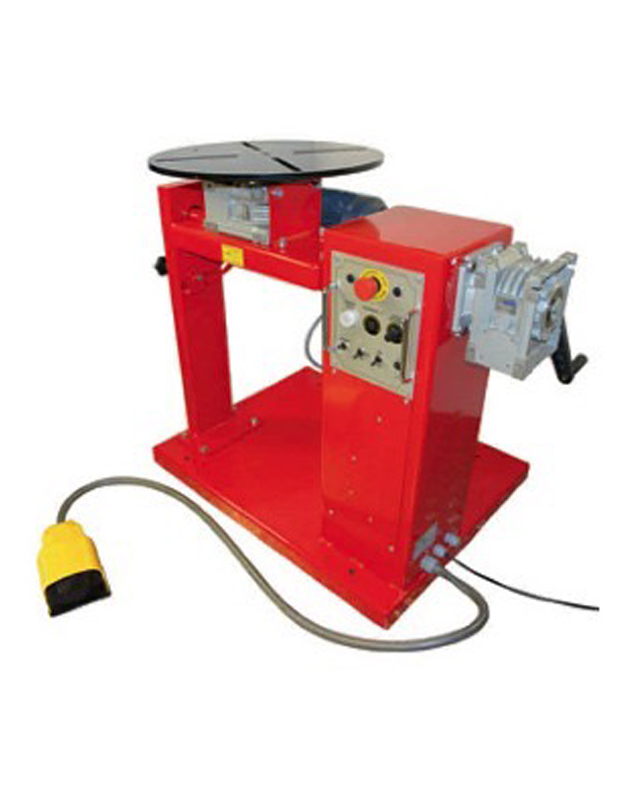

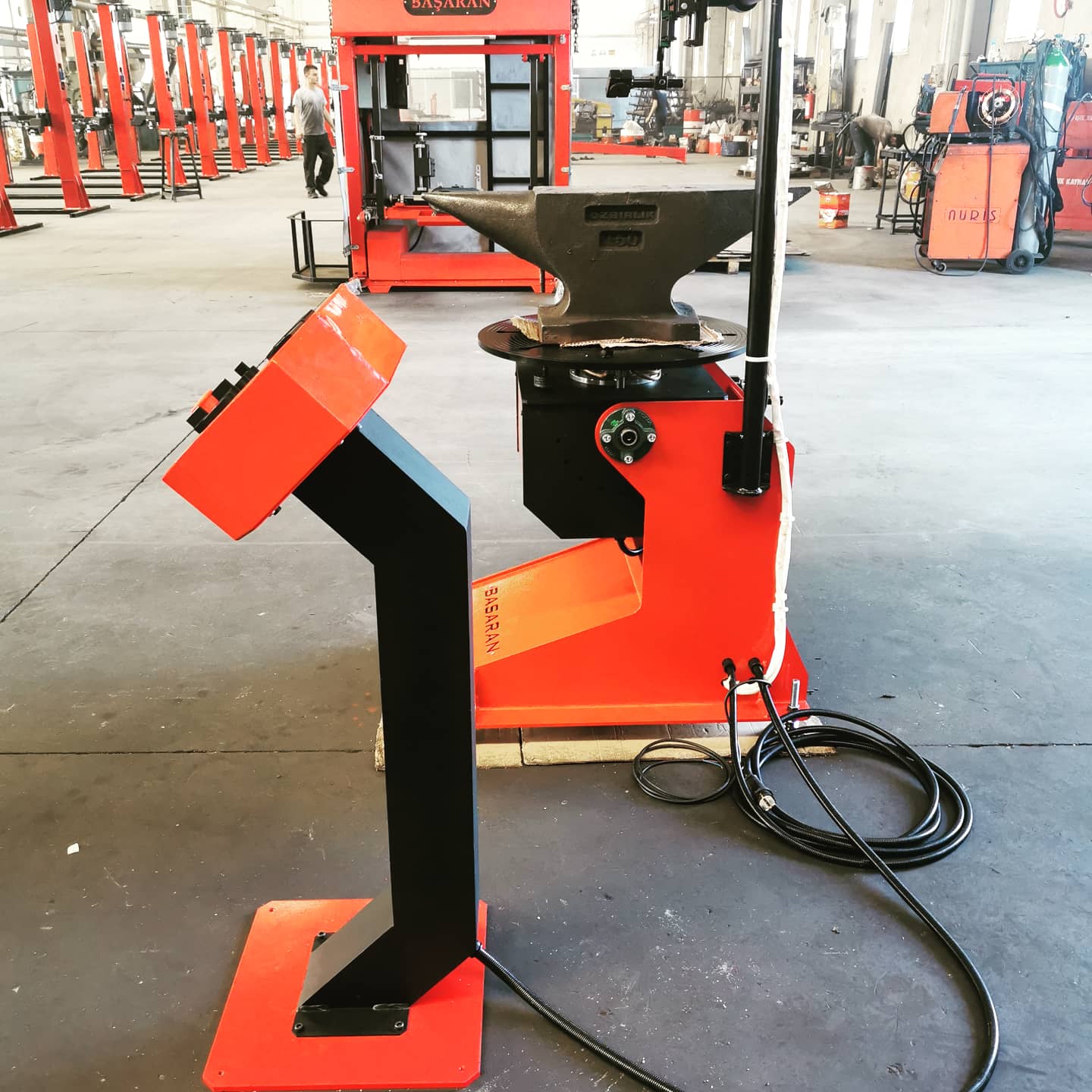

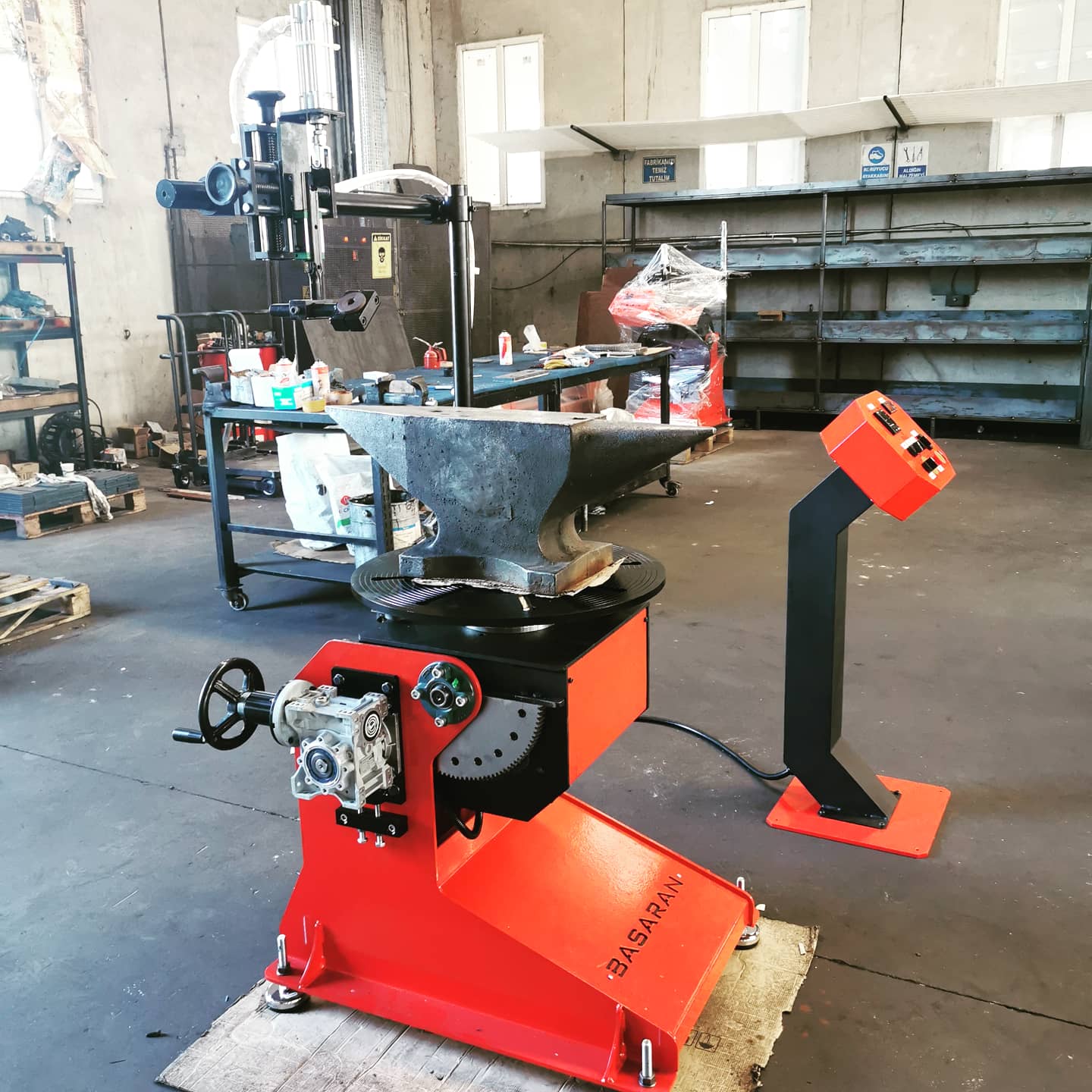

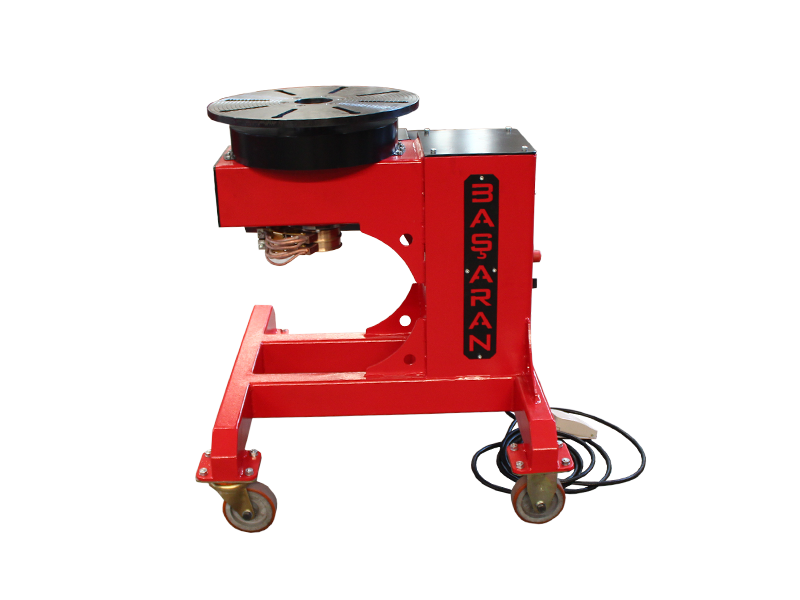

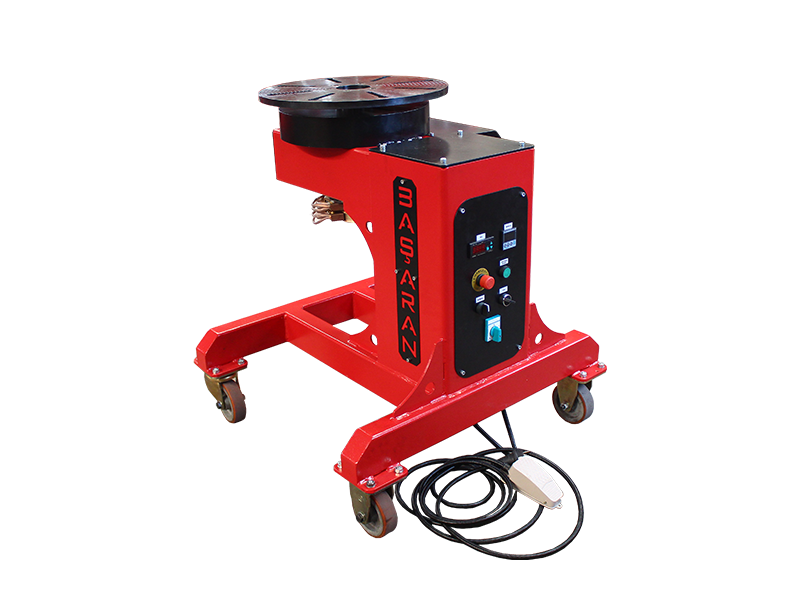

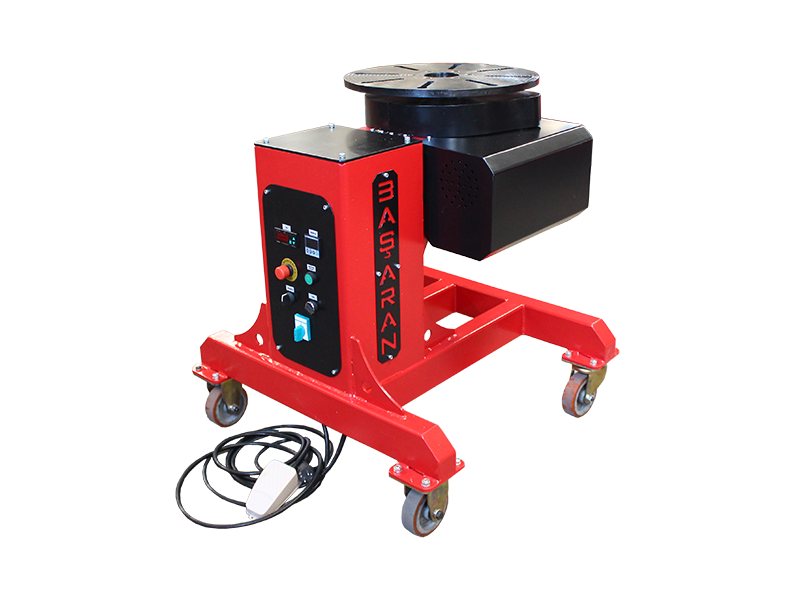

STOK KODU :Kaynak pozisyonerleri standart büyüklükte,250 kg dan 30000 kg a kadar yükler için mevcuttur. Pozisyonerlerin yapısı tablanın dönme ve öne-geri eğilmesi için en uygun konfigürasyona göre tasarlanmıştır. Pozisyonerler gövde, Motor, tabla döndürme ve eğme sistemleri, elektrik pano ve uzaktan operatör kontrol ünitesinden oluşmakta ve yapısal en iyi korumaya sahiptir. Ağır iş parçaları için pozisyonerler zemine sabitlenirler. Tablada isteğe göre veya standart olarak T-slotlar mevcuttur ki iş parçasını hızlı sıkma sına imlan verir. Tabla döndürme ve öne-geri eğilme çelik düz dişli aktarma sistemleriyle yapılmışlardır. Tabla dönüş hızı, operatörün çok kolay bir şekilde ayarlayabileceği 5m kabloya sahip uzaktan kumanda sisteminden yapılmaktadır. Opsiyonel olarak tüm modellerde PLC uygulanabilir.
| TEKNİK ÖZELLİKLER |
BSRPOZ 050-150 |
BSRPOZ 250 |
BSRPOZ 500 |
BSRPOZ 1000 |
BSRPOZ 3000 |
|
Nominal Yük Kapasitesi (kg) |
150 | 250 | 500 | 1000 | 3000 |
| Ağırlık Merkezine Uzaklık (mm) | 150 | 150 | 150 | 150 | 150 |
| Parça Eksantriliği (mm) | 150 | 150 | 150 | 150 | 150 |
| Tabla Dönüş Açısı (*) | 360 | 360 | 360 | 360 | 360 |
| Eğme Döndürme açısı (*) | 120 | 120 | 120 | 120 | 120 |
| Giriş Gücü (V) | 1x230V50Hz | 1x230V50Hz | 1x230V50Hz | 1x230V50Hz | 1x230V50Hz |
| Döner Tabla Motoru (kw) | 0,25 | 0,37 | 0,37 | 0,55 | 1,1 |
| Eğme Motoru (kW) | 0,18 | 0,18 | 0,25 | 0,55 | 0,75 |
| Tabla Dönüş Hızı (RPM) | 1,6-16 | 0,4-4 | 0,2-2 | 0,15-1,5 | 0,1-1 |
| Eğme Hızı (sn.) | 15 | 30 | 45 | 60 | 90 |
| Tabla Çapı (mm) | 400 | 600 | 700 | 1150 | 1250 |
| Bağlantı Kanalları-Açısı(*) | 12xM10 Delik | 20xM12 Delik | 20xM12 Delik | M16x4T-Slot | M16x4T-Slot |
| Yatay Dönüş Yüksekliği (mm) | 690 | 550 | 640 | 1000 | 1100 |
